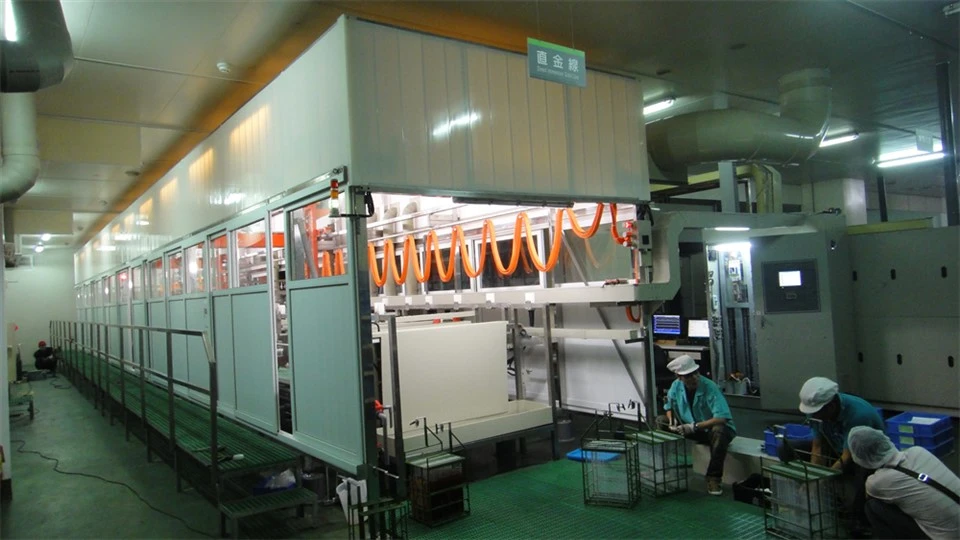

Nikel Tanpa Elektro{0}}Peralatan Penyaduran Emas
Nikel Tanpa Elektro-Peralatan Penyaduran Emas (JYC-ENIG-Siri)
Dibina untuk Kemasan Permukaan PCB dengan Kerataan dan Kebolehpaterian
Pad PCB, substrat BGA dan{0}}papan sambung berketumpatan tinggi. Produk ini memerlukan kemasan permukaan yang rata, boleh dipateri dan{2}}tahan pengoksidaan. Nikel Tanpa Elektro{4}}Peralatan Penyaduran Emas kami menghasilkan kemasan ENIG. Proses itu memendapkan lapisan nikel terlebih dahulu. Ketebalan adalah 3 hingga 6 mikron. Lapisan nikel ini bertindak sebagai penghalang. Ia menghalang kuprum daripada berhijrah ke permukaan. Kemudian lapisan emas rendaman disimpan. Ketebalan emas ialah 0.05 hingga 0.1 mikron. Lapisan emas ini melindungi nikel daripada pengoksidaan. Ia juga menyediakan kebolehpaterian yang sangat baik. ENIG memenuhi piawaian IPC-4552. Pelanggan kami termasuk Litar Shennan dan pengeluar PCB terkemuka yang lain.
Bahan dan Pembinaan untuk Pemendapan Konsisten
Tangki menggunakan-bahan PP atau PVDF ketulenan tinggi. Ini menghalang-pencemaran silang. Mandian nikel tanpa elektro menggunakan natrium hipofosfit sebagai agen pengurangan. Suhu dikawal pada 82 hingga 88 darjah dengan ketepatan ±1 darjah. Mandian emas rendaman menggunakan tindak balas anjakan. Suhu ialah 80 hingga 88 darjah . Sistem penapisan dwi dengan ketepatan 1 mikron memastikan kedua-dua tab mandi bersih. Kami menyertakan pemantau pH dan kepekatan automatik. Ini memastikan kadar pemendapan yang stabil.
Tiga Kelebihan Teras
Pertama, lapisan nikel adalah seragam dan bebas pori-.
Kimia mandian dan sistem pengadukan kami menghasilkan lapisan nikel yang padat. Lapisan ini menyekat penghijrahan tembaga dengan berkesan. Tiada pengoksidaan atau perubahan warna selepas beberapa kitaran aliran semula.
Kedua, ketebalan emas dikawal dengan tepat.
XRF dalam talian memantau ketebalan emas dalam masa nyata. Sistem melaraskan masa rendaman secara automatik. Variasi ketebalan adalah dalam lingkungan ±0.02 mikron. Ini menjimatkan emas dan memastikan pematerian yang konsisten.
Ketiga, proses ini boleh dipercayai untuk-pad nada halus.
Untuk pad dengan pic di bawah 0.4 mm, proses ENIG masih memberikan liputan lengkap. Tidak ada penyaduran atau penyaduran yang hilang. Ini penting untuk reka bentuk-ketumpatan tinggi.
Perkara Yang Sering Ditanyakan Pembeli
Pembeli bertanya kepada kami: "Pelanggan PCB memerlukan kualiti ENIG yang konsisten untuk ikatan wayar. Bagaimanakah anda menjaminnya?" Kami menyertakan sistem pengisian semula automatik untuk nikel, hipofosfit dan garam emas. Kawalan pH dan suhu dalam talian memastikan kestabilan mandian. Kami menyediakan integrasi talian penuh daripada pembersihan kepada nikel tanpa elektro kepada emas rendaman. Peralatan kami telah disahkan dalam pengeluaran-volume tinggi di kilang PCB terkemuka.
Spesifikasi Teknikal
|
Parameter |
Spesifikasi |
|
Ketebalan Lapisan Nikel |
3 – 6 µm |
|
Ketebalan Lapisan Emas |
0.05 – 0.1 µm |
|
Suhu Nikel Tanpa Elektro |
82 – 88 darjah (±1 darjah ) |
|
Suhu Emas Rendaman |
80 – 88 darjah |
|
Ketepatan Penapisan |
1 µm |
|
Variasi Ketebalan Emas |
Dalam ±0.02 µm |
|
Piawaian Terpakai |
IPC-4552 |
